Описание

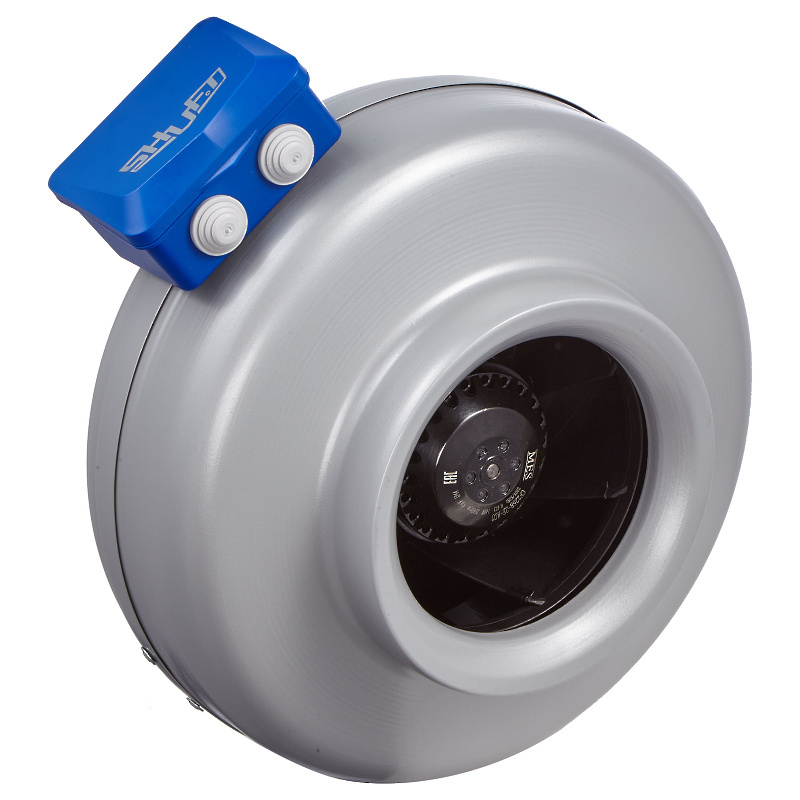

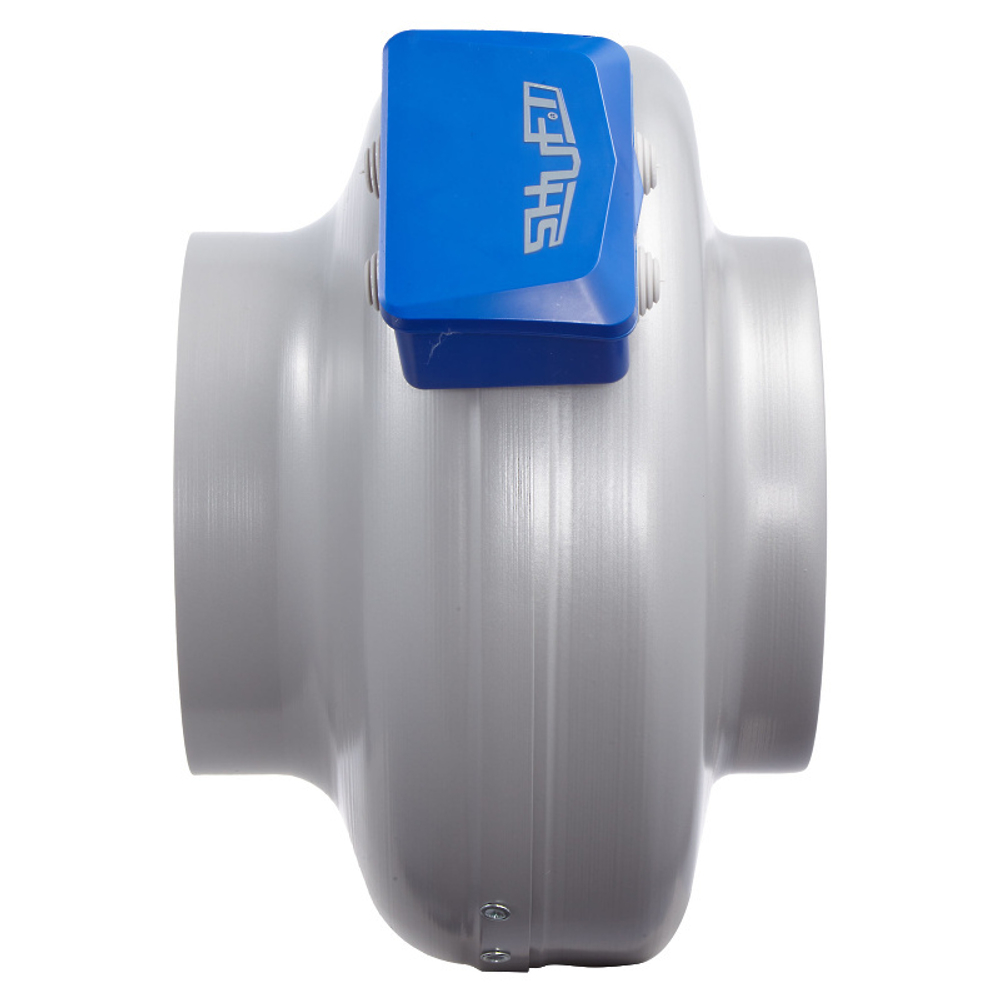

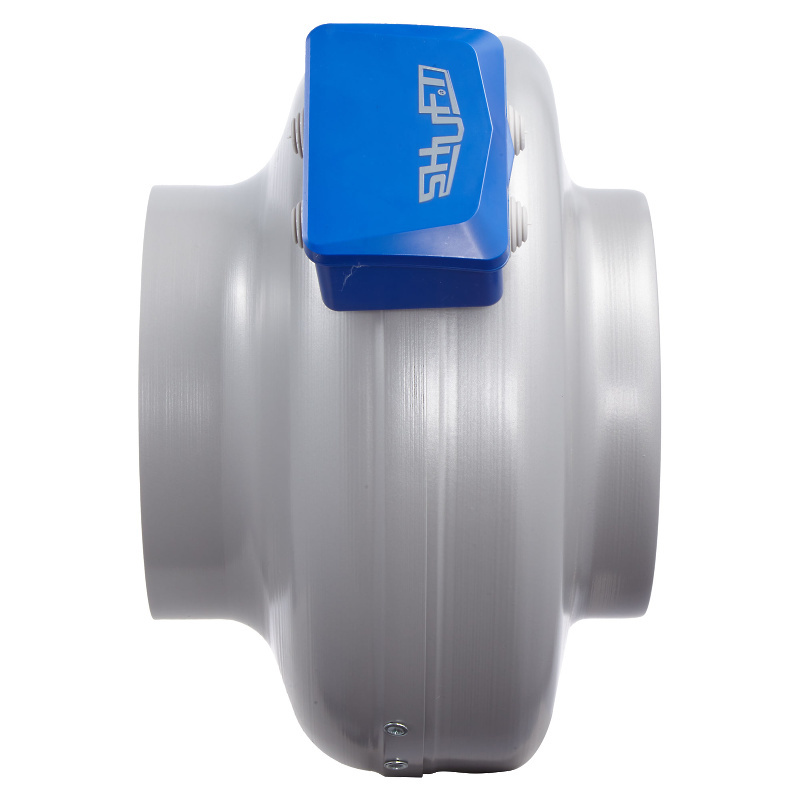

Вентилятор TUBE 200XL применяется для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Отличительные особенности
- Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы.
- Шариковые подшипники двигателя не требуют техобслуживания.
- Двигатели имеют встроенное термореле с автоматическим перезапуском.
- Прочный корпус из оцинкованной стали.
- Высокоэффективная крыльчатка с загнутыми назад лопатками.

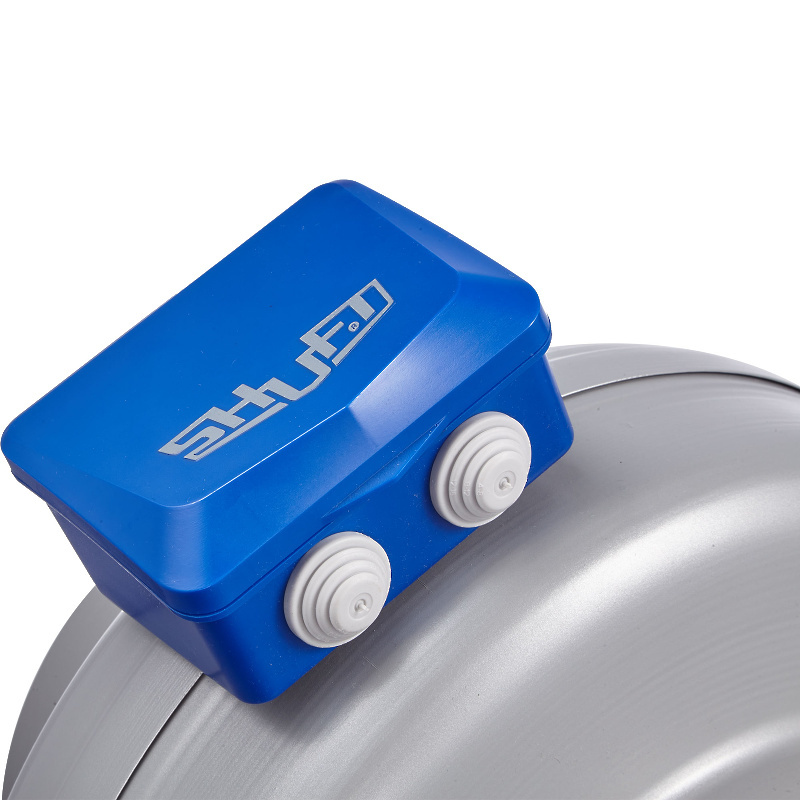

- Высококачественные асинхронные двигатели с внешним ротором IP44, клеммная коробка IP44.
- Регулирование скорости 0–100 % путем изменения напряжения (тиристорные или автотрансформаторные регуляторы).
- Разъемный корпус обеспечивает легкость обслуживания.
- Установка в любом положении.
- Применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Монтаж
Вентиляторы поставляются готовыми к подключению. Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются, в основном, внутри помещения. При наружной установке вентиляторы должны быть защищены от внешних воздействий. Вентиляторы монтируются в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Не допускается:
использовать устройства для транспортировки воздуха содержащего «тяжелую» пыль, муку и т.п.;
монтировать вентиляторы во взрыво-, пожароопасных помещениях и использовать их для транспортировки воздуха с содержанием паров пожароопасных веществ.
Гарантия 12 месяцев
Сертификат:
Декларация о соответствии ТР ТС.
Схема электрических соединений
Размеры
| Модель | D | L | H | D1 |
|---|---|---|---|---|
| TUBE 200XL | 200 | 240 | 45 | 333 |
